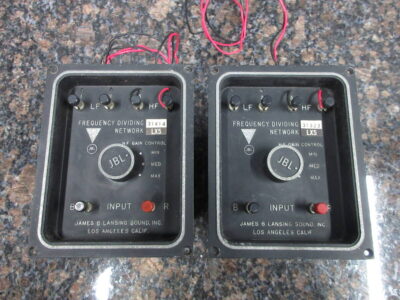

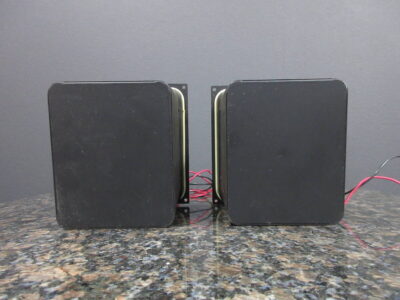

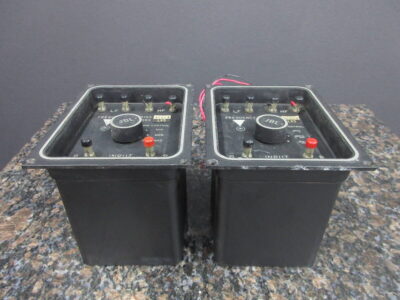

秋田県能代市より、JBLのディバイディングネットワーク「LX5」を宅配買取しました。
JBL LX5は、LE15Aウーファーと375、LE175、LE85などの高域用ドライバーを組み合わせた2ウェイスピーカーシステムに使用される、クロスオーバー周波数500Hzのパッシブネットワークです。
JBLのC50 OLYMPUSをはじめとする往年のスピーカーシステムに組み込まれた例があり、N7000と組み合わせて075などの超高域ユニットを追加した3ウェイ構成でも使用されてきました。
査定では、左右ペアでそろっているか、低域側と高域側へ正常に信号が分配されるか、高域レベル切替が機能するかを確認します。端子や配線、内部のコンデンサー、コイル、トランス、ケースなどの状態も重要です。
JBL LX5の買取について
今回のJBL LX5は、秋田県能代市から宅配買取でご依頼いただいたディバイディングネットワークです。
ディバイディングネットワークは、パワーアンプから入力された信号を周波数帯域ごとに分け、ウーファーと高域用ドライバーへ送り出す部品です。LX5では500Hzを境に低域と高域を分割し、それぞれのユニットが適した帯域を担当できるようにします。
外観だけでは動作状態を判断しにくいため、査定では入力端子、低域出力、高域出力、高域レベル切替などを確認します。古いネットワークでは、内部部品の経年変化や接点の汚れによって、左右の音量差や高域の途切れが発生することがあります。
買取商品：JBL LX5
メーカー：JBL
型番：LX5
カテゴリ：ディバイディングネットワーク／スピーカー用パッシブネットワーク
買取地域：秋田県能代市
買取方法：宅配買取
状態：入出力、レベル切替、端子、配線、内部部品、外観を確認
主な査定ポイント：ペアの揃い、低域出力、高域出力、クロスオーバー動作、高域レベル切替、入力端子、出力配線、コンデンサー、コイル、トランス、ケース、銘板、改造・補修歴
JBL LX5の査定ポイント
低域側と高域側の出力
LX5へ信号を入力し、低域側と高域側の各出力から正常に信号が出るかを確認します。片側の帯域が出ない、出力が極端に小さい、音が途切れるといった場合は、内部部品や端子、配線に不具合がある可能性があります。
左右ペアの場合は、同じ条件で測定や音出しを行い、出力レベルや周波数特性に大きな差がないかを調べます。ヴィンテージネットワークは、同じ型番でも保存環境や修理歴によって状態に差が生じます。
高域レベル切替スイッチ
LX5には、高域用ドライバーへ送る信号レベルを調整する3段階の切替機構が備わっています。査定では、各ポジションへ切り替えた際に高域レベルが変化するか、接触不良や音切れがないかを確認します。
長期間同じ位置で使用されていたスイッチは、接点の酸化や汚れによって正常に切り替わらないことがあります。ガリや音切れがある場合も、接点復活剤を大量に使用せず、そのままの状態で査定へお出しください。
入力端子と出力配線
アンプから接続する入力端子について、錆、緩み、割れ、変形、絶縁部品の欠損などを確認します。端子が回転する、締め付けられない、接続すると音が途切れるといった症状も査定に関わります。
低域用と高域用の出力配線については、被覆の硬化、ひび割れ、切断、継ぎ足し、端子の交換などを確認します。古い配線は無理に曲げると被覆が割れることがあるため、宅配買取の梱包時にも強く折り曲げないよう注意が必要です。
コンデンサーやコイルなどの内部部品
LX5の内部には、周波数を分割するためのコンデンサー、コイル、抵抗器、トランスなどが使用されています。コンデンサーの経年変化や接続部分の劣化は、クロスオーバー特性や左右の音質差に影響する場合があります。
部品交換や再配線が行われている個体については、使用部品、回路変更の有無、施工状態を確認します。修理明細や交換部品の情報が残っている場合は、本体と一緒にご用意ください。
オリジナル状態が評価される場合がある一方、適切に整備された個体が実用面で評価されることもあります。改造や修理の有無だけで判断せず、内容と現在の動作状態を確認して査定します。
ケース、銘板、取り付け部
ケースや操作パネルについて、傷、錆、塗装剥がれ、変形、固定ネジの欠品などを確認します。初期型を含め、製造時期によって外観や仕上げが異なる場合があるため、銘板やシリアル表記も確認項目です。
LX5はスピーカーキャビネットの背面などへ取り付けて使用されるため、取り付け部分に傷やネジ跡が残っていることがあります。取り外した状態で売却する場合は、付属していたガスケットやネジ類も保管されていれば一緒にご用意ください。
JBL LX5の主な仕様
| 製品形式 | 2ウェイ用ディバイディングネットワーク |
|---|---|
| 動作方式 | パッシブ型 |
| クロスオーバー周波数 | 500Hz |
| 入力インピーダンス | 8Ω |
| 低域側推奨ユニット | JBL LE15A |
| 高域側推奨ユニット | JBL 375、LE175、LE85 |
| 高域レベル調整 | 3段階切替 |
| システム許容入力 | 100W（連続プログラム） 125W（375＋HL93使用時） |
| 参考輸送重量 | 約10lb（メーカー資料記載値） |
※上記はJBLのディバイディングネットワーク取扱資料などに基づく代表的な仕様です。製造時期や個体の仕様、修理・改造歴によって構成が異なる可能性があるため、査定時には実物の表記と内部状態を確認します。
500Hzで低域と高域を分割するネットワーク
LX5は、入力された音声信号を500Hzで分割し、低域をLE15Aなどのウーファーへ、高域を375、LE175、LE85などのコンプレッションドライバーへ送るためのネットワークです。
単に周波数を分割するだけでなく、組み合わせるJBL製ユニットの特性に合わせて設計されています。高域側には3段階のレベル切替があり、使用するホーンや設置環境に応じて高域のバランスを調整できます。
375のような16Ωの高域ドライバーについても、所定の組み合わせでクロスオーバー特性を保ちながら使用できるよう配慮された回路構成です。ただし、任意のユニットへ交換した場合に同じ特性が得られるとは限りません。
C50 OLYMPUSなどで使用されたJBLのネットワーク
JBLは、ウーファー、ドライバー、ホーン、ネットワーク、エンクロージャーを用途に応じて組み合わせるシステム構成を展開していました。LX5も、こうしたJBLのシステムチャートに掲載されていたネットワークのひとつです。
C50 OLYMPUSでは、LE15A、LE85、HL91とLX5を組み合わせた2ウェイ構成や、375、HL93、075、LX5、N7000を組み合わせた3ウェイ構成などに使用されました。
3ウェイ化する場合は、LX5にN7000を加え、075などの超高域用ユニットを接続する構成があります。そのため、LX5とN7000がセットで保管されている場合は、まとめて査定へ出すことでシステム構成を確認しやすくなります。
中古市場でJBL LX5が評価される理由
LX5は、LE15Aや375、LE85といったヴィンテージJBLの代表的なユニットを使用してシステムを構成する際に必要とされるネットワークです。C50 OLYMPUSなどの純正構成を維持したい場合や、当時の組み合わせを再現したい場合に探されることがあります。
中古市場では、左右ペアでそろい、低域側と高域側の出力、高域レベル切替が正常な個体が評価されやすくなります。ケース、端子、配線、銘板などがオリジナルの状態で残っていることも査定上のポイントです。
一方で、コンデンサーや配線を交換した整備品も、施工内容が明確で動作が安定していれば実用品として評価できる場合があります。交換部品の種類や作業内容が分かる資料があれば、査定時に確認します。
JBL LX5を高く売るポイント
ステレオシステムで使用されていたLX5は、できるだけ左右ペアでご用意ください。シリアル番号や製造時期、外観仕様が近いペアは、単品よりもシステムへ組み込みやすくなります。
N7000、LE15A、375、LE85、LE175、075、ホーン、音響レンズなども一緒に保管されている場合は、個別に処分せずまとめてご相談ください。元の組み合わせが分かる写真やメモがあると、システム全体の内容を確認できます。
古いネットワークを売却前に分解したり、コンデンサーを交換したりする必要はありません。正常に動作していない場合も、現在の状態とオリジナル部品の残り方を確認して査定します。
宅配買取で発送する際の梱包方法
LX5を発送する際は、接続コードや端子がケースへ当たらないように保護します。配線は小さく折り曲げず、余裕を持たせてまとめてください。先端の端子部分も緩衝材で包み、輸送中にケースを傷つけない状態にします。
左右ペアを同じ箱へ入れる場合は、それぞれを厚手の緩衝材で個別に包み、ネットワーク同士が直接接触しないよう仕切ります。内部には重量のあるコイルやトランスが使われているため、落下や強い衝撃を避けられる丈夫な段ボール箱をご使用ください。
切替スイッチや端子が箱の内側へ直接当たらないようにし、上下左右へ十分な緩衝材を入れます。箱を軽く動かしたときに本体が移動しない状態であることを確認してから発送してください。
故障品・改造品のJBL LX5も査定します
片側の帯域から音が出ない、高域レベルを切り替えても変化しない、端子が破損している、配線が切れているといったLX5も査定可能です。
コンデンサー交換、端子交換、再配線などが行われている個体も、内部の施工状態や動作を確認して判断します。取り外されたオリジナル部品が残っている場合は、捨てずに本体と一緒にご用意ください。
長期間スピーカーへ取り付けたまま保管されていた場合は、無理に通電確認を行う必要はありません。組み合わせていたユニットや、取り外す前の配線状態が分かる場合は、その情報も査定時にお知らせください。
秋田県能代市からJBLネットワークを宅配買取
リアルオーディオでは、秋田県能代市からJBL LX5をはじめとするスピーカー用ネットワークやヴィンテージオーディオ機器を宅配査定しています。
ディバイディングネットワーク単体のほか、ウーファー、コンプレッションドライバー、ホーン、音響レンズ、ツイーター、エンクロージャーなども査定可能です。スピーカーシステムを分解して保管している場合は、残っている部品をまとめてご相談ください。
関連する買取情報
JBL LX5の買取に関するFAQ
Q. LX5が1台しかありません。
A. 単品でも査定可能です。左右ペアのほうが使用しやすい製品ですが、1台のみの場合も、動作、端子、配線、内部部品、外観などを確認して判断します。
Q. コンデンサーが交換されています。
A. 部品交換済みのLX5もご相談いただけます。使用されている部品、施工状態、左右の仕様がそろっているかなどを確認します。交換前の部品や修理明細が残っている場合は、本体と一緒にご用意ください。
Q. LE15Aや375も一緒に売却できますか？
A. はい、まとめて査定できます。LX5と組み合わせて使用されていたウーファー、ドライバー、ホーン、音響レンズ、N7000などがある場合は、システム構成が分かる状態でご相談ください。
